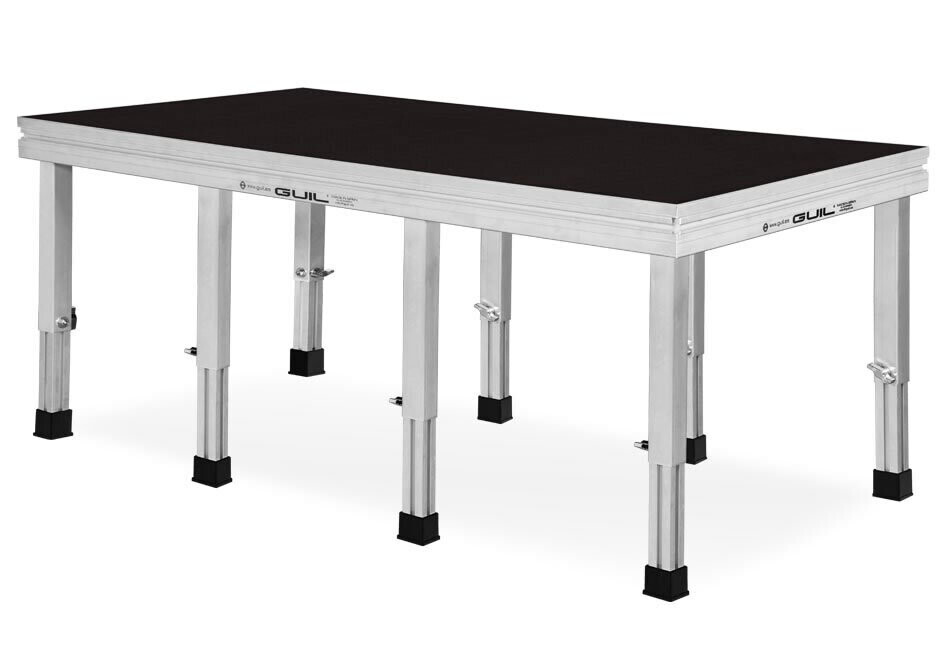

Gracias a su tablero fenólico 100% de abedul, resistente a la intemperie y a su estructura reforzada de aluminio, las tarimas TM440XXL son perfectas para su utilización en exteriores. La combinación de todas estas características hace de la Tarima TM440XXL un elemento muy práctico para todos aquellos eventos que requieren una gran resistencia de carga con un rápido y sencillo montaje.

SEGURIDAD GARANTIZADA

Nuestras Tarimas TM440XXL están certificadas para 1600 kg/m2 por la empresa certificadora alemana DEKRA (certificado Nº C18.026G) bajo la siguientes Normas:

• DIN 15921:2015-09: Requerimientos técnicos de seguridad y ensayos para las Tarimas y Marcos de aluminio de la Industria del Espectáculo.
• Directiva 2001/95/CE: Requisitos de seguridad de los productos del Parlamento Europeo del 3 de Diciembre del 2001
• DGUV Regulation 17: Instalaciones y montajes de Escenarios para la Industria del espectáculo
• DGUV Rule 115-002: Instalaciones y montajes de Escenarios para la Industria del espectáculo

Pueden solicitar todos los certificados a nuestro departamento de Ingeniería en: proyectos@guil.es

Nuestras tarimas no necesitan barras de refuerzo, ya que sus componentes garantizan la máxima seguridad (perfil reforzado, madera 100% de abedul y elementos de fijación); excediendo la carga exigida en la normativa durante las pruebas de ensayo.

MARCO

La tarima TM440XXL está construida con un fuerte marco de aluminio de gran capacidad de carga (Aleación EN AW 6063 80 –T6) con un perfil especial de 94 mm con 4 nervios de refuerzo.

Su diseño multifuncional de guía continua garantiza una rápida y fácil unión de tarimas entre sí y permite una sencilla y rápida adaptación de una amplia variedad de accesorios (pasamanos, escaleras de acceso, faldones, revestimientos, asientos, etc).

El panel se fija a la estructura del marco mediante tres sistemas de sujeción: espuma de alta fijación, 20 tornillos de acero inoxidable, y silicona, evitando así posibles ruidos y vibraciones y a su vez dotando a la tarima de una gran resistencia frente a las inclemencias del tiempo.

TRIPLE SISTEMA DE SUJECIÓN de tablero a perfil mediante:

* Espuma de alta fijación
* 20 Tornillos de acero inoxidable
* Silicona

Las ocho escuadras, construidas en aluminio extrusionado de alta resistencia, están fijadas al marco (cada una de ellas) mediante 4 tornillos de M8 con tuercas auto-frenables.

Las escuadras están provistas de un protector de refuerzo con doble utilidad:
- Cuando se coloca directamente en el suelo (sin patas) evita roces y ruidos.
- Cuando se apilan varias tarimas, evita rallar la tarima donde se apoya.

Las patas se alojan en las escuadras de manera rápida y sencilla utilizando el pomo metálico de diseño ergonómico; garantizando máxima fijación y resistencia.

* Posibilidad de pintar el marco en diferentes colores.

TABLERO

Las tarimas TM440XXL están equipadas con un panel 100% de madera de Abedul, de 21 mm de espesor, del fabricante finlandés WISA®.
El panel, provisto de un acabado antideslizante mediante una impresión especial en caliente, está compuesto por 15 capas encoladas con resina fenólica resistente a la intemperie y al agua (WBP).

Nota: Los tableros WISA® están serigrafiados con su marca para que se distingan de las imitaciones.

El tablero está sometido a tratamientos hidrófugos e ignífugos, así como a tratamientos contra los productos químicos comúnmente utilizados. Estas características garantizan la más alta resistencia y durabilidad tanto para aplicaciones en exteriores como en interiores.

Para hacer este panel más seguro y duradero, todos sus bordes se han sellado con pintura acrílica evitando la penetración de humedades.

El tablero utilizado, fabricado UNICAMENTE con madera 100% de abedul, está especialmente diseñado para aquellas aplicaciones en las que se requiere propiedades antideslizantes junto con una gran resistencia al desgaste. La construcción a base de múltiples capas garantiza que el tablero sea muy compacto y resistente.

El panel utilizado cumple con las siguientes Normativas y Estándares:

- EN 13986:2004+A1:2015
- EN 314-2/clase 3
- DIN 53799
- DIN 5113

Nuestras tarimas están diseñadas para su uso en interiores y exteriores. Importante: El panel de nuestras tarimas es resistente al agua, NO ES IMPERMEABLE. En caso de lluvia, humedad u otras inclemencias del tiempo, se deben desmontar y guardar. Pueden aguantar periodos cortos expuestas a lluvia y humedad. No han sido diseñadas para ser utilizadas como una instalación permanente en exteriores donde pueden estar expuestas a condiciones extremas todo el año.

PATAS

GUIL fabrica seis versiones de patas con aluminio de alta resistencia, todas ellas con cantos redondeados:

PTA5-T: Patas telescópicas regulables milímetro a milímetro.
PTA5-D: Patas telescópicas regulables milímetro a milímetro con husillo nivelador
PTA5-P: Patas telescópicas con pasador y husillo nivelador
PTA-R: Patas telescópicas con ángulo de inclinación para hacer rampas y montajes con desnivel
PTA5-F: Patas para una altura fija
PTA5-N: Patas para una altura fija con husillo nivelador

• Posibilidad de pintar las patas en diferentes colores. • Disponible con patas de 60×60 mm. Contáctanos.

Ref. PTA5-T PATAS TELESCÓPICAS

Patas fabricadas en aluminio de alta resistencia con un perfil exterior de 50 x 50 mm y terminales fabricados en goma antideslizante y fijados al perfil con doble tornillería.

Su sistema telescópico permite obtener múltiples alturas con un solo juego de patas (regulación milímetro a milímetro), salvando posibles desniveles (escaleras, rampas, etc.).

Las patas están provistas de un perfil exterior con 4 nervios internos de 4mm y un perfil interior con 9 nervios internos.

La altura de las patas se fija mediante un doble cierre de seguridad; con el pomo de presión metálico se ajusta y se fija la altura deseada y como medida adicional de seguridad, las patas se bloquean mediante tuerca de M10, asegurando de esta manera una fijación total de la altura de las patas.

* Disponibles juegos de cuatro ruedas para usar con patas telescópicas (Ref. CQR/5).

Ref. PTA5-D PATAS TELESCÓPICAS CON HUSILLO REGULABLE

Patas fabricadas en aluminio de alta resistencia con perfil exterior de 50 x 50 mm y husillo de M12 de acero inoxidable con doble tuerca inoxidable de bloqueo.

La pata está provista de un disco inyectado en caucho industrial antideslizante (no de plástico), que garantiza un perfecto ajuste a todo tipo de superficies y evitan marcar/dañar la superficie (suelo, madera, etc.).

Su sistema telescópico permite obtener múltiples alturas con un solo juego de patas (regulación milímetro a milímetro), salvando posibles desniveles (escaleras, rampas, etc.).

Las patas están provistas de un perfil exterior con 4 nervios internos de 4mm y un perfil interior con 9 nervios internos.

La altura de las patas se fija mediante un doble cierre de seguridad; con el pomo de presión metálico se ajusta y se fija la altura deseada y como medida adicional de seguridad, las patas se bloquean mediante tuerca, asegurando de esta manera una fijación total de la altura de las patas.
El ajuste final se realiza con el husillo de acero inoxidable de M12, el cual está roscado a la pata mediante un casquillo de acero inoxidable (no directamente al perfil de la pata)

Ref. PTA5-P PATAS TELESCÓPICAS CON PASADOR Y HUSILLO REGULABLE

Patas fabricadas en aluminio de alta resistencia con perfil exterior de 50 x 50 mm y husillo de M12 de acero inoxidable con doble tuerca inoxidable de bloqueo.

La pata está provista de un disco inyectado en caucho industrial antideslizante (no de plástico), que garantiza un perfecto ajuste a todo tipo de superficies y evitan marcar/dañar la superficie (suelo, madera, etc.).

Su sistema telescópico permite obtener múltiples alturas con un solo juego de patas (regulación milímetro a milímetro), salvando posibles desniveles (escaleras, rampas, etc.).

Las patas están provistas de un perfil exterior con 4 nervios internos de 4mm y un perfil interior con 9 nervios internos.

La altura de las patas se fija mediante pasador de acero y pomo de presión metálico (ergonómico), asegurando una fijación total de la altura de las patas.
El ajuste final se realiza con el husillo de acero inoxidable de M12, el cual está roscado a la pata mediante un casquillo de acero inoxidable (no directamente al perfil de la pata)

Ref. PTA5-R: PATAS TELESCÓPICAS CON ÁNGULO DE REGULACIÓN

Patas fabricadas en aluminio de alta resistencia con un perfil exterior de 50 x 50 mm y terminales fabricados en goma antideslizante y fijados al perfil con doble tornillería.

Su especial diseño permite dar inclinación a la pata, pudiéndose utilizar para montajes con desnivel y hacer rampas.

Su sistema telescópico permite obtener múltiples alturas con un solo juego de patas (regulación milímetro a milímetro), salvando posibles desniveles (escaleras, rampas, etc.).

Las patas están provistas de un perfil exterior con 4 nervios internos de 4mm y un perfil interior con 9 nervios internos.

La altura de las patas se fija mediante un doble cierre de seguridad; con el pomo de presión metálico se ajusta y se fija la altura deseada y como medida adicional de seguridad, las patas se bloquean mediante tuerca de M10, asegurando de esta manera una fijación total de la altura de las patas.

Ref. PTA5- F- PATAS FIJAS

Patas fabricadas en aluminio de alta resistencia con perfil reforzado de 50 x 50 mm con 4 nervios internos de 4mm.

Las patas están provistas de un terminal sobredimensionado inyectado en goma que evita cualquier deslizamiento, garantizando un perfecto ajuste a todo tipo de superficies.

Ref. PTA5-N PATAS FIJAS CON HUSILLO REGULABLE

Patas fabricadas en aluminio de alta resistencia con perfil de 50 x 50 mm con 4 nervios internos de 4mm.

Las patas están provistas de un husillo de M12 con doble tuerca inoxidable de bloqueo, que nos permite regular su altura hasta 50 mm, garantizando durabilidad y un perfecto ajuste en suelos con pequeños desniveles.

La pata está provista de un disco inyectado en caucho industrial antideslizante (no de plástico), que garantiza un perfecto ajuste a todo tipo de superficies y evitan marcar/dañar la superficie (suelo, madera, etc.).

SISTEMAS DE UNIÓN

Cada Tarima TM440XXL se suministra con dos sistemas de unión; conectores que garantizan máxima seguridad en sus montajes:

TMU-01 Sistema rápido de anclaje para las tarimas TM440, TM440XL, TM440XXL, TM300, TM440S y TM441 mediante la unión de sus perfiles (guía). Este sistema, inyectado en metal con acabado cincado, está diseñado para evitar la separación de tarimas colocadas a la misma altura.

La unión de anclaje y nivelación ref. TMU-01 es un componente muy útil, ya que garantiza que no haya ningún espacio/junta, ni desnivel entre los módulos. Nota: Se incluye 1 unidad por cada Tarima.

TMU-02 Permite la unión de las tarimas internamente, marco con marco; reforzando toda la composición modular del escenario. (Fabricado en acero inoxidable)

Nota: Por cada 4 patas telescópicas de altura 70-120 o superior se incluye sin cargo 1 sistema de unión pata-pata (Ref. TMU-04, inoxidable)

TMU-04 Permite la unión de las tarimas mediante dos de sus patas (Brida doble). (Fabricado en acero inoxidable)

* Disponible también brida cuádruple para cuatro patas (Ref. TMU-08)
