Tarima modular de alta resistencia con tratamientos hidrófugos e ignífugo, certificada para cargas de hasta 1400 kg / m2 (2x1m: 2800 kg Uniformemente distribuidos).
La tarima TM440XL es resistente a la intemperie y está fabricada en aluminio extrusionado y panel fenólico 100% madera de abedul (de la marca WISA®) de 21 mm con 15 capas, con acabado antideslizante y cantos sellados.
2 conectores metálicos incluidos: 1 TMU-01 y 1 TMU-02.
ESPECIFICACIONES TM440XL
Carga Máxima 1400 kg / m2 (14 KN / m2) (2 × 1 m: 2800 kg)
Tablero> Marca: WISA®
> 100% Madera Abedul Finlandés
> Espesor: 21 mm (Nº de capas: 15)
> Contrachapado fenólico (WBP)
- Certificación según normativas DIN 15921 Tecnología de entretenimiento
- Regulación DGUV 17 y 18, Regla DGUV 115-002
- Medioambiente Certificado FSC (Nº: DNV-COC-000189 DNV-CW-000189)
- Certificado PEFC (Nº: 91056-2010-AE-FIN-FINAS)
- Resistencia al fuego Clasificación: B-s1
- (según normativa: DIN EN 13501-1)
- Comportamiento antideslizante R-13 (según normativa: DIN 51130)
- Material Aluminio, EN AW 6063 80-T6
- Conectores incluidos 1 x TMU-01 y 1 x TMU-02 (inoxidable)
- Uso Interiores y Exteriores
- Alturas estándar de 10 a 200 cm (otras alturas bajo petición)
- Medidas estándar 2 × 1 m / 1 × 1 m / 2 × 0,5 m / 1 × 0,5 m
- (otras medidas bajo petición)
- Peso Neto 43 kg (2 × 1 m)
- Altura de almacenaje 10 cm
Tarima modular de aluminio para escenarios, plataformas, rampas, gradas, tribunas, etc. Con 6 tipos de patas a elegir (fijas, telescópicas, con pasador…). Las tarimas modulares de aluminio pueden tener diferentes acabados, formas, colores y medidas especiales.
SEGURIDAD GARANTIZADA
Nuestras Tarimas TM440XL están certificadas para 1400 kg/m2 bajo la siguientes Normas:
- DIN 15921:2015-09: Requerimientos técnicos de seguridad y ensayos para las Tarimas y Marcos de aluminio de la Industria del Espectáculo.
- Directiva 2001/95/CE: Requisitos de seguridad de los productos del Parlamento Europeo del 3 de diciembre del 2001
- DGUV Regulation 17: Instalaciones y montajes de Escenarios para la Industria del espectáculo
- DGUV Rule 115-002: Instalaciones y montajes de Escenarios para la Industria del espectáculo
Estas normativas exigen un factor de seguridad de 1.95. Las pruebas de seguridad y los ensayos de carga para la tarima GUIL TM440XL se realizaron con 5.460 kg.
Pueden solicitar todos los certificados a nuestro departamento de Ingeniería en: proyectos@guil.es
Tarima para escenarios – 1400 Kg/m2 Certificada conforme a la Normativa Alemana DIN 15921
- Triple sistema de sujeción del tablero al marco:
- – Espuma de alta fijación (evitando contacto directo del tablero con el aluminio).
- – Tornillería de acero inoxidable.
- – Silicona para sellar todas las juntas.
- Patas con perfil exterior de 50 x 50 mm, con refuerzos de espesor 4 mm.
- Terminal inyectado en goma antideslizante. Sujeción mediante 2 tornillos.
- Escuadras de aluminio reforzadas. Sujeción mediante 4 tornillos inox. Pomo metálico.
- No son necesarias barras de refuerzo.
- Tablero contrachapado 100% Madera Abedul Finlandés WISA.
- Tablero contrachapado fenólico (21mm, 15 capas), antideslizante con cantos sellados.
- Marco reforzado de aluminio (94 mm).
- Tarimas GUIL: Para todas las condiciones meteorológicas.

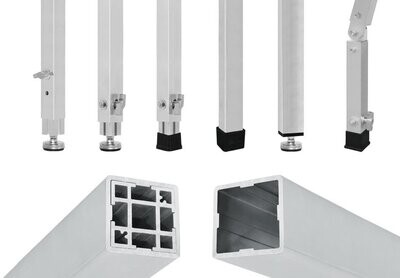

PATAS
– PTA-R: Patas telescópicas con ángulo de inclinación para hacer rampas y montajes con desnivel
– PTA5-F: Patas para una altura fija
– PTA5-N: Patas para una altura fija con husillo nivelador
SISTEMAS DE UNION
Cada Tarima TM440XL se suministra con dos sistemas de unión; conectores que garantizan máxima seguridad en sus montajes:
TMU-01: Sistema rápido de anclaje para las tarimas TM440, TM440XL, TM440XXL, TM300 y TM441 mediante la unión de sus perfiles (guía). Este sistema, inyectado en metal con acabado cincado, está diseñado para evitar la separación de tarimas colocadas a la misma altura.
La unión de anclaje y nivelación ref. TMU-01 es un componente muy útil, ya que garantiza que no haya ningún espacio/junta, ni desnivel entre los módulos.
TMU-02: Permite la unión de las tarimas internamente, marco con marco; reforzando toda la composición modular del escenario. (Fabricado en acero inoxidable).
Nota: Por cada 4 patas telescópicas de altura 70-120 o superior se incluye sin cargo 1 sistema de unión pata-pata (Ref. TMU-04)
TMU-04: Permite la unión de las tarimas mediante dos de sus patas (Brida doble). (Fabricado en acero inoxidable).
TMU-08 Brida cuádruple: Permite la unión de las tarimas mediante cuatro patas.
MEDIDAS Y ACABADOS
Tarima para escenarios – 1400 Kg/m2 Certificada conforme a la Normativa Alemana DIN 15921
- Triple sistema de sujeción del tablero al marco:
- – Espuma de alta fijación (evitando contacto directo del tablero con el aluminio).
- – Tornillería de acero inoxidable.
- – Silicona para sellar todas las juntas.
- Patas con perfil exterior de 50 x 50 mm, con refuerzos de espesor 4 mm.
- Terminal inyectado en goma antideslizante. Sujeción mediante 2 tornillos.
- Escuadras de aluminio reforzadas. Sujeción mediante 4 tornillos inox. Pomo metálico.
- No son necesarias barras de refuerzo.
- Tablero contrachapado 100% Madera Abedul Finlandés WISA.
- Tablero contrachapado fenólico (21mm, 15 capas), antideslizante con cantos sellados.
- Marco reforzado de aluminio (94 mm).
- Tarimas GUIL: Para todas las condiciones meteorológicas.
